Effettuiamo la sostituzione delle lampadine del faro anteriore su una VESPA Piaggio PX motorizzazione indifferente. Per smontare la lampadina del faro sul PX, dobbiamo smontare la copertura superiore del manubrio, in seguito dobbiamo rimuovere il grande faro e successivamente staccare ed effettuare la sostituzione di tutte le lampadine del faro anteriore su Vespa Px. Visioniamo il video tutorial ed acquistiamo su PXmoto.com.
PROCEDURA SOSTITUZIONE LAMPADINE VESPA PX
Prima cosa da fare è procurarsi dei guanti protettivi, successivamente un cacciavite con inserti necessario per lo smontaggio dei pezzi. Portiamo il nostro sguardo sotto il manubrio della Vespa, troviamo viti a destra e sinistra dello stesso.
- Svitiamo la prima vite di blocco del manubrio.

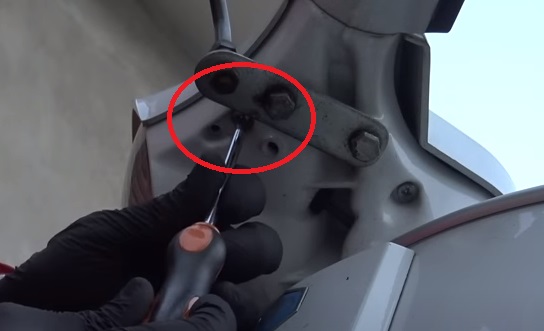

VITI COPERTURA BLOCCO MANUBRIO
Una volta rimossa la prima vite di blocco del manubrio, riponiamola in un contenitore per il futuro montaggio.
- Svitiamo la vite di blocco posizionata affianco alla vite rimossa in precedenza (lato sinistro vista frontale ottico). Posizioniamo anche questa vite nel contenitore.
VITE BLOCCO COPERTURA MANUBRIO
Dopo aver rimosso le due viti da una parte del manubrio, interveniamo a rimuovere le viti nella parte opposta del manubrio su cui abbiamo messo mani in precedenza.
- Svitiamo la prima vite di blocco del manubrio.
- Riponiamo la vite di blocco in un contenitore.
- Svitiamo la vite di blocco posizionata affianco alla vite rimossa in precedenza (lato destro vista frontale ottico). Posizioniamo anche questa vite nel contenitore.
- Solleviamo la copertura superiore del manubrio.
SMONTAGGIO FARO ANTERIORE
Una volta sollevata la copertura del manubrio, noteremo le due viti che bloccano il faro anteriore, una al lato destro e una al lato sinistro.

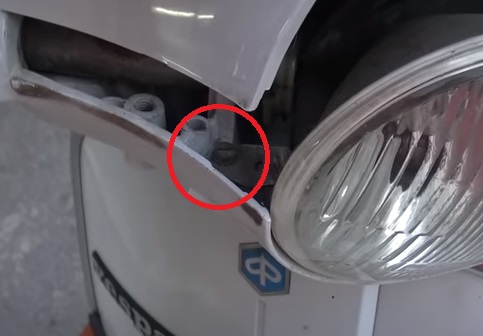

VITE DI BLOCCO FARO ANTERIORE
ATTENZIONE. Le viti di blocco del faro anteriore sono 2, una su ambo i lati del faro anteriore.
- Svitiamo le due viti con cacciavite a testa piatta posizionate ai due lati del faro anteriore.
- Portiamo lo sguardo sotto il faro anteriore, in seguito svitiamo la vite esagonale con chiave a bussola e bussola da 7 mm.

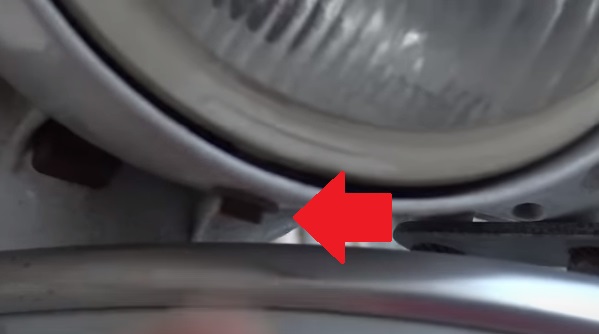

VITE DI BLOCCO SOTTO FARO PX
- Posizioniamo le viti in un contenitore.
ATTENZIONE. Teniamo con una mano la copertura del manubrio, con l’altra mano il faro anteriore. Non perdiamo le varie rondelle posizionate sotto le viti di blocco.

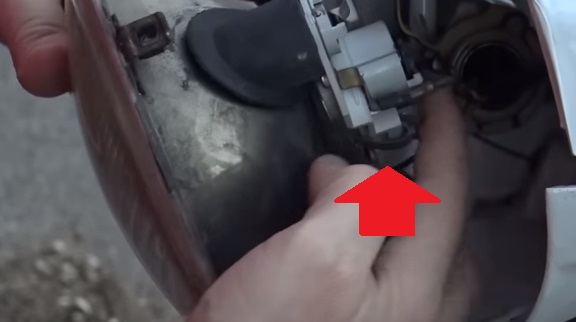

GANCI METALLO BLOCCA PORTA LAMPADA
- Stacchiamo il grosso porta lampada dal retro del faro anteriore.
- Sganciamo i due fermi in metallo che fissano il porta lampada al faro.
Possiamo smontare le lampadine da dentro il porta lampada. Ruotiamo in senso antiorario per smontare e rimuovere la lampadina alogena più grande (abbagliante/anabbagliante).
- Smontiamo anche la lampadina di posizione se danneggiata.

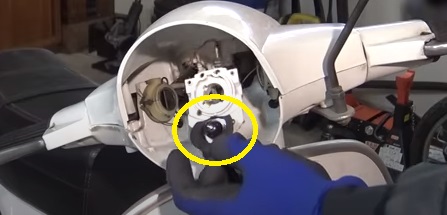

LAMPADINA POSIZIONE FARO ANTERIORE
Vediamo le due lampadine che caratteristiche hanno:
- Lampadina abbagliante ed anabbagliante insieme S2 12V 35/35W BA20D
- Lampadina di posizione BA15S 12V 10W
IMPORTANTE. Testiamo il funzionamento delle lampadine prima di rimontare tutti i pezzi.
MONTAGGIO PEZZI MANUBRIO
Ripercorriamo al contrario la guida.
- Posizioniamo le due lampadine nel porta lampada. Verificare le due linguette di inserimento posizionate sulla lampadina abbagliante/anabbagliante.
- Fissiamo il porta lampada al faro.
- Blocchiamo i due fermi in metallo.
- Avvitiamo le viti di blocco del faro (viti ai lati).
- Chiudiamo il manubrio con la copertura anteriore
- Avvitiamo la vite esagonale sotto il faro.
- Terminiamo la manutenzione con il bloccaggio della copertura del faro con tutte le viti di blocco.
