Effettuiamo la sostituzione della lampadina del faro anteriore su uno scooter Piaggio BEVERLY 250. Smontiamo i due specchietti, parabrezza, copertura posteriore del manubrio e le gemme delle frecce per eseguire la sostituzione. Guardiamo i video guida che ho allegato nell’articolo, leggiamo tutte le info per eseguire lo smontaggio al meglio. Non scordiamo di effettuare lo smontaggio e sostituzione della lampadina faro per Beverly 250 con attrezzi idonei e guanti protettivi. Acquista lo zaino monospalla su Pxmoto.com.
SMONTAGGIO FARO ANTERIORE BEVERLY 250
Sostituire le lampadine del faro anteriore su Beverly è più semplice con la guida dedicata. Metti mi piace alla pagina Youtube di MOTORIEFAIDATE.IT
Guardiamo dalla parte anteriore del manubrio una piccola copertura in plastica nera, vi metto la foto in basso con relative posizioni delle viti.
Rimuoviamo il parabrezza anteriore o cupolino.
- Svitiamo le viti di blocco del parabrezza con chiave esagonale.
- Rimuoviamo il parabrezza da sopra il manubrio insieme alle staffe.

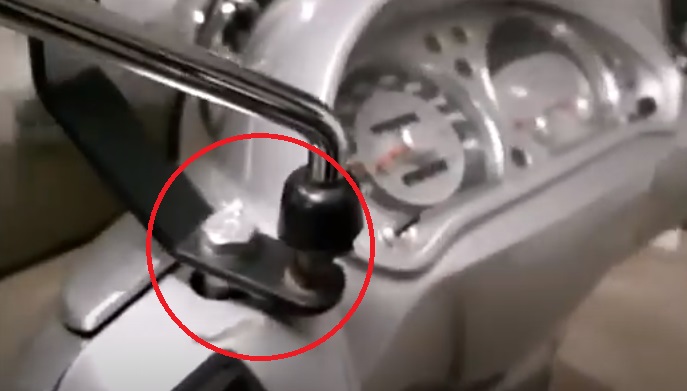

STAFFA FISSAGGIO PARABREZZA
ATTENZIONE. Utilizziamo attrezzature idonee per lo smontaggio delle parti.
Una volta che abbiamo rimosso il parabrezza da sopra i manubrio, possiamo proseguire con lo smontaggio delle plastiche. Sulle plastiche del manubrio troviamo due plastiche di copertura (ispezione olio freni), svitiamo le viti a croce, torx che troviamo su di esse (foto in basso). Una per ogni vite.

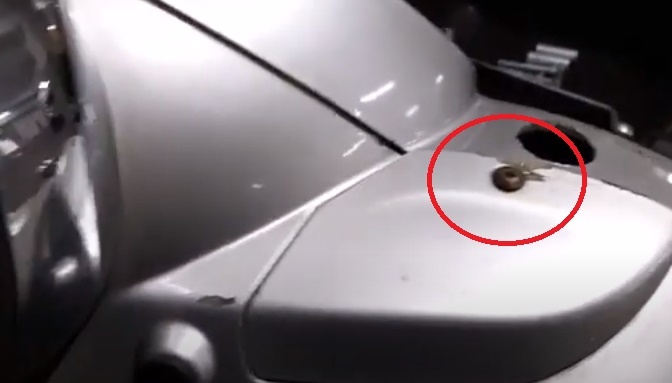

VITE DI BLOCCO COPERCHIO
Dopo aver rimosso la copertura da un lato, passiamo eseguire la procedura di smontaggio dell’altra copertura.
Sotto nella parte anteriore delle plastiche manubrio troviamo altre 2 viti con testa a croce che bisogna rimuovere. Procuriamoci un cacciavite a croce per cominciare lo smontaggio delle viti.
- Svitiamo le 2 viti posizionate nella copertura in plastica.
- Rimuoviamo la copertura in plastica prima su un lato e poi sull’altro, aiutandoci con un kit di smontaggio per plastiche in modo da non arrecare danni alle plastiche del manubrio.
Acquista prodotti su PXMOTO.COM
Una volta rimosse le viti di blocco nella parte del faro, passiamo nella parte posteriore del faro: ci sono 2 viti di blocco con testa a croce.
- Svitiamo le viti di blocco posizionate nelle plastiche del manubrio.
- Rimuoviamo anche le 2 viti posizionate sotto le frecce anteriori e nelle plastiche di ispezione olio freni (foto in basso).
VITE BLOCCO PLASTICHE MANUBRIO
- Svitiamo tutte le viti di blocco e posizioniamole da parte per il montaggio che andremo a fare in seguito.
Dopo aver rimosso tutte le viti, cominciamo lo smontaggio della plastica anteriore faro anteriore, senza danneggiare nessuna plastica.
- Spostiamo le plastiche del manubrio verso di noi fino a staccarle dall’altra metà.
- Verifichiamo il retro del faro.
SMONTAGGIO LAMPADINE FARO
Una volta aperto in 2 il manubrio, possiamo cominciare lo smontaggio delle lampadine.

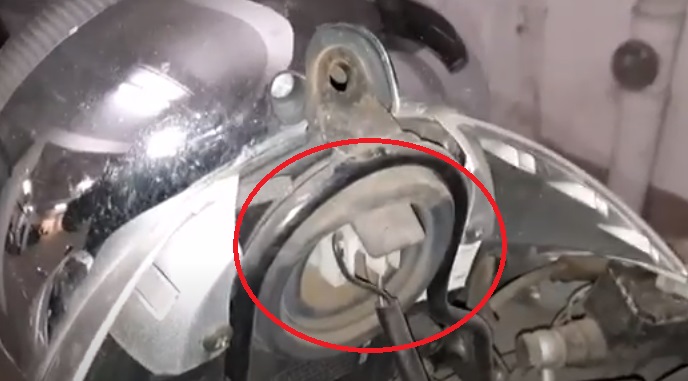

RETRO FARO ANTERIORE
Verifichiamo la guarnizione della lampadina e il relativo connettore.
- Stacchiamo il connettore da dietro la lampadina.
- Rimuoviamo la guarnizione in gomma.
Una volta rimossi i pezzi in precedenza, troveremo un blocca lampadina che andremo a smontare (foto in basso).

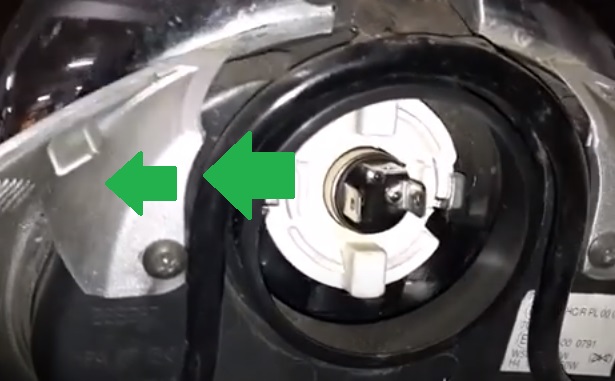

COPERTURA LAMPADINA
- Ruotiamo la copertura della lampadina verso sinistra.
- Rimuoviamo la copertura.
- Smontiamo la lampadina da dentro il faro anteriore H4.
MONTAGGIO LAMPADINA E PARTI
Una volta che abbiamo smontato la lampadina da dentro il faro, passiamo al montaggio della nuova, quindi:
- Montiamo la lampadina nuova.
- Blocchiamo la lampadina con la copertura. Ruotiamo verso destra la copertura.
- Posizioniamo la guarnizione in gomma.
- Connettiamo il connettore nel retro della lampadina.
Infine possiamo montare tutti i pezzi del manubrio, procedendo a ritroso le operazioni di smontaggio.
